1 概述

随着通信网络技术的飞速发展，人们对于宽带及业务的要求也在迅速增长，为了向用户提供更加灵活、多样的现有业务和新增业务，提供给用户更加个性化的服务，提出了网络的概念。

传统光纤紧急电话系统是采用光纤做为传输介质，是自成的一套紧急电话系统，不能与外界通信，也不接入普通的IP对讲电话，这样就不能更好服务于高速公路应急救援，而我公司生产的新型IP网络视频紧急电话广播系统中介入了SIP交换的功能，便可接入紧急电话及视频、IP视频电话及IP电话，为求救者、施救者提供了良好的紧急救援通道系统，在公路发生事故或车辆抛锚时能提供公路紧急通信业务。同时也是监控系统收集道路上车辆故障及事故信息、监控道路运行情况的主要工具。

2 系统配置

本项目在高速公路隧道群内大约每隔200米设置一台（左右线）紧急电话分机。主控制台与分控制台合并管理相应辖区的无线IP网络视频紧急电话广播子系统，按每3-4个隧道配置一个分控台。

传输介质采用先进的无线网桥设备，详见系统拓扑图。

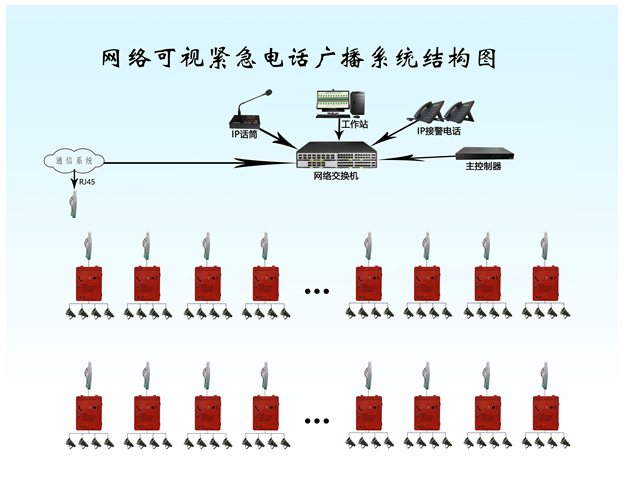

《无线IP网络紧急电话隧道广播系统拓普图（含视频）》

本工程采用紧急电话系统与有线广播系统合用的综合利用系统，共用集中控制器、网管和系统软件及无线传输设备。

所有分机供电均取自隧道内配电柜提供的AC220V交流配电。

本系统采用常州天涛的TT-IP160G型网络视频紧急电话广播系统。

下面主要以“无线网桥”传输方式讲解，整个紧急电话广播系统主要包括以下三部分：

2.1 监控中心设备：

主要包括控制计算机（含管理软件）、TT-IP160G(Z)主控器、TT-IP160G(F)分控器、TT-8003寻呼话筒、TT-2811组合播放设备（选配）、TT-2611前置放大器（选配）、TT-7003(IP接警电话)等。

2.2 外场设备：

IP隧道紧急电话广播分机TT-IP160G(W)/(N)、TT-IP160G(WS)/(NS)光网络单元设备TT-GZD、隧道广播功放TT-GF系列(60W、100W、200W、300W、600W等)及号筒扬声器TC系列（5W、15W、20W、30W、50W、75W、100W、150W等）。

2.3传输光电缆：

主要包括外场设备无线传输、连接号筒扬声器的广播电缆（RVVP2×1.5）及紧急电话广播分机供电电缆（RVV3×2.5）。

3 监控中心设备功能及参数

3.1控制计算机

3.1.1软件功能

3.1.1.1、紧急电话控制中心与紧急电话分机的通话是全双工的。

3.1.1.2、呼叫显示和语音提示：当按下紧急电话机的按钮时，接受话机的呼叫，在监控分中心和监控中心可以及时显示紧急电话的呼叫信息，如桩号、名称、上下行方向。并进行语音提示。

3.1.1.3、建立控制中心值班员与紧急电话机之间的通话联系。操作员可以呼叫任意一个路侧话机。

3.1.1.4、排队和呼叫转移：当多个话机呼叫同时发生时，可以自动按先到先处理原则进行排队，控制中心给出提示；若控制中心无人值守或久不应答，可以选择让该呼叫转移至另一部电话机上。

3.1.1.5、具有自动数字化录音功能。在分机与控制中心建立双工通话时自动开始录音，在通话结束时结束录音。可对录音文件进行查询、回放、转存等操作。控制计算机可提供2000小时以上的数字录音存储能力。

3.1.1.6、整个界面使用中文图形界面，界面菜单主要内容可以设为：

• 信号区段桩号

• 信号发送时间

• 事故类型

• 帮助内容

• 服务项目信息

• 操作员可用键盘或鼠标器输入信息

3.1.1.7、查询、统计和报表输出：可对交通事故报警、设备故障等按时间、地点、人工号、桩号、车辆类型、事故类型等单一条件或组合条件进行分类查询。统计汇总各种事故记录，并能打印输出。

3.1.1.8、远程维护：在控制中心操作员可以随时或定时对话机进行各种性能检测，包括自动巡检和个别抽检，可以主动对紧急电话机进行呼叫，检测内容包括：路侧话机线路故障、门非法开启等，并能及时显示，可打印检测结果。

3.1.1.9、具有可扩充性，在软件不做调整的情况下，通过菜单设置可以直接增减紧急电话的数量，并保证系统正常的运行。同时具有安全机制，可以设置不同的安全级别，如系统管理员、操作员、维护员、一般用户等权限。

3.1.1.10、软件具有升级和扩展的功能，同时可根据提供的接口程序进行二次开发。

3.1.1.11、控制台通过局域网向监控系统服务器提供话机状态信息，如故障信息、接警处理记录等，并可提供具体故障信息和呼叫信息等

3.1.1.12、当操作管理计算机出现故障时，系统能够维持基本通话功能，并存储此时发生的呼叫信息。

3.1.1.13、操作管理计算机设置了二级口令管理，操作员级和维护员级。能够有效的防止误操作而破坏数据库数据。

3.1.1.14、主控机具有对外自动拨号功能，用于联系排障、路政、交警、医院等部门。

3.1.1.15、可视通话：隧道紧急电话可配置高清摄像头，当紧急电话呼叫时，建立可视通话，可清晰查看报警人情况。

3.1.1.16、视频联动：使用紧急电话时，联动调出相对应的实时视频监控图像。根据业务需求，也可通过接口将视频直接投在大屏上显示，方便接警人员在大屏幕查看现场情况。

3.1.2参数

根据招标文件定制

3.2紧急电话广播主控器TT-IP160G(Z)分控器TT-IP160G(F)

3.2.1功能

3.2.1.1、基于NGN架构，遵循国际通用SIP协议，具有极强的开放性和功能可扩展性。

3.2.1.2、实现真正的联网，而不是简单的联网通信，TCP/IP。

3.2.1.3、三网融合（语音、视频、数据）、无距离限制、方便扩容、操作简单。

3.2.1.4、采用专有的动态加密技术，确保通信的安全性。

3.2.1.5、带录音功能，录音可达400000MB。

3.2.1.6、采用SIP技术，基于高速公路专用数据网络组网，集中式管理，分布式部署；

3.2.1.7、支持应急预案管理，按照使用环境， 预先编辑通信应急预案（例如：爆炸、失火等）处理流程。

3.2.1.8、完善的应急演练体系：构建应急指挥处置与应急日常管理一体化，实现应急处置和应急常态化管理的结合，以演代练，全面提升应急处置能力。

3.2.1.9、当事件发生时，通过控制台点击对应出现预案按键， 可以快速发起设置好的通信调度工作（例如：自动广播告警、自动发起对应负责人的多方电话会议、自动发送事件短信给各级人员的手机和WIFI话机）。

3.2.2参数

3.2.2.1、CPU：I3-2310E。

3.2.2.2、内存：4G DDR3。

3.2.2.3、硬盘：2.5 SATA 500G。

3.2.2.4、LAN：2x 千兆电口。

3.2.2.5、COM：2x RS-232。

3.2.2.6、电源：AC220V 双电源。

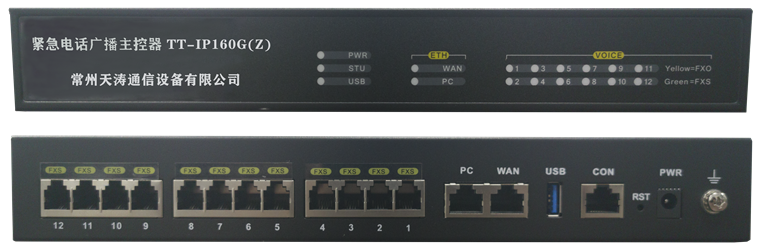

3.2.3图片

3.2.4外形尺寸（mm）

3.3寻呼话筒（TT-8003）

3.3.1功能

3.3.1.1、基于ARM+DSP架构。

3.3.1.2、提供固件网络远程升级。

3.3.1.3、标准RJ45网络接口、TCP/IP、支持跨网段、跨路由器。

3.3.1.4、配置高保真鹅颈麦克风，同时带有回音压制功能。

3.3.1.5、配置液晶显示屏。

3.3.1.6、内置功放+扬声器。

3.3.1.7、带20个微触按钮的键盘输入。

3.3.1.8、提供一路线路输入，一路Mic输入。

3.3.1.9、提供一路立体声线路输出，作为外部扩音使用。

3.3.1.10、可对网络上的设备进行全区广播、分区广播或单播。

3.3.1.11、可以使用IP地址、编号、地址薄搜索等功能。

3.3.1.12、可对网络上的设备进行全区广播、分区广播或单播。

3.3.1.13、可呼叫并与网络上其他设备进行双向对讲。

3.3.1.14、可做监听终端，监听网络上任一设备音频信号。

3.3.1.15、金属外壳。

3.3.2参数

3.3.2.1、输入电压：DC 9～12V。

3.3.2.2、功耗：静态<300mW。

3.3.2.3、工作温度：0～65℃。

3.3.2.4、网络接口：10/100Base-TX自适应网络。

3.3.2.5、网络协议： 支持IP、ARP、ICMP，DHCP，UDP，DNS，IGMP等。

3.3.2.6、音频播放： 支持最高48K采样、192kbps码流，MPEG、ADPCM解码。

3.3.2.7、音频采播： 支持ADPCM解码，8k-32K采样可选。

3.3.2.8、话筒频域：70～12.5KHz。

3.3.2.9、音频输出：2W扬声器输出。

3.3.2.10、显示：2.8寸TFT-LCD。

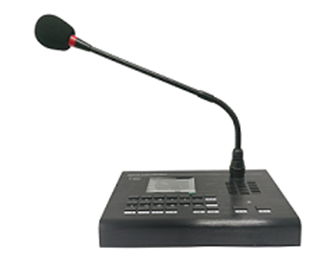

3.3.3图片

3.3.4外形尺寸（mm）

3.4无线网桥（TT-WF20）

3.4.1功能

3.4.1.1、数据传输距离理论最远可达 17 公里

3.4.1.2、提供最高 30Mbps 的无线传输速率(理论值)。

3.4.1.3、支持点对点或点对多点等多种拓扑结构。

3.4.1.4、可实现低成本实现自组网方案。

3.4.1.5、可运行于 AP 模式、Station 模式。

3.4.1.6、可采用与摄像头一体化安装，壁挂安装及抱杆安装等多种安装方式。

3.4.1.7、提供标准 SMA 天线接口可配置多种天线。

3.4.1.8、可为摄像头等设备提供 DC12V 1A 的供电电源，支持 POE 供电。

3.4.1.9、室外防水设计，可实现 IP67 防护等级。

3.4.1.10、工作在 700M～2.6G 频段，低频时具有强劲的穿透及绕射能力。

3.4.1.11、适用于物联网的数据采集回传、视频监控等.

3.4.1.12、配置 2 个 RJ45 LAN 接口.

3.4.1.13、简明 LED 灯指示运行状态.

3.4.1.14、通过 RESET 按钮恢复出厂设置.

3.4.2参数

3.4.2.1、射频频点：2401-2481.5MHz；1427.9-1447.9MHz ； 806-826MHz

3.4.2.2、射频发射功率：2.4G/1.4G/800M 20-25dBm±2dBm

3.4.2.3、射频灵敏度2.4G:（1Mbps） 20MHz -99dBm；10MHz -102dBm；5MHz-104dbm；3MHz-106dbm

3.4.2.4、射频灵敏度1.4G：（1Mbps） 10MHz -103dBm；5Mbps -106dBm；3MHz-108dbm

3.4.2.5、射频灵敏度800M:（1Mbps） 10MHz -103dBm；5MHz-106dBm；3MHz-108dbm

3.4.2.6、接口：以太网口，RJ45*2

3.4.2.7、电源input：DC12V 1.0A

3.4.2.8、电源Output：DC12V 0.7A

3.4.2.9、整机功率：最大峰值功率3W

3.4.2.10、传输模式：天线，双发双收（1.5dbidbidbi;全向、定向可选）

3.4.2.11、信道带宽：10MHz/20MHz

3.4.2.12、速率：支持最大 40Mbps

3.4.2.13、距离：800m-17km，无人机实测最远传输 17km/1080P 图像

3.4.2.14、数据传输时延：传输延迟<=100ms

3.4.2.15、开机时延：<15s 上电-建链完成/

3.4.2.16、命令接口：WEB 配置，支持 web 页面配置管理

3.4.2.17、数据接口：以太网口

3.4.2.18、工作温度：-20℃～+75℃

3.4.2.19、湿度：5%～95%

3.4.2.20、外形尺寸：176mm×100mm×46mm

3.4.3图片

3.4.4外形尺寸（mm）

4 外场设备

4.1 IP紧急电话广播分机(TT-IP160G(N)（NS）、TT-IP160G(W)（WS）)

IP紧急电话广播分机主要由送话器、喇叭、报警按钮、主板、门开启传感器、摄像头（可选配）、传输设备、功放（在有线广播子系统内介绍）、光缆终端盒、高性能雷电防护模块、以及机架外壳组成。

4.1.1功能

4.1.1.1、基于ARM+DSP架构。

4.1.1.2、提供固件网络远程升级。

4.1.1.3、标准RJ45网络接口，TCP/IP、支持跨网段、跨路由器。

4.1.1.4、可支持最高48K采样，播放192K bps音频流。

4.1.1.5、支持32K Mic或者Line in音频采样，提供广播、组播、单播功能。

4.1.1.6、提供双向8K采样的语音对讲能力。

4.1.1.7、1路双声道音频输出引脚。

4.1.1.8、2路串口输出引脚。

4.1.1.9、可以使用IP地址、编号、地址薄搜索等功能。

4.1.1.10、紧急电话分机采用SIP协议进行传输，传输接口为LAN（网络接口），10/100/1000M。

4.1.1.11、紧急电话用户可直接与紧急电话控制台的话务员进行通信联系。快速响应控制中心启动的测试命令与远端控制。

4.1.1.12、按下紧急电话按钮时，即向控制中心发出呼叫及呼叫人的视频传送，并传送本机桩号、位置等信息，接通后即可进行双工通话及视频。

4.1.1.13、分机呼叫时，自动向使用者输出中文语音提示，报告系统工作状态，语音提示可以由业主提前两个月通知供货商按要求更改。

4.1.1.14、分机通话时语音清晰，响亮，视频无延时。话机音频还设计有背景噪音抑制电路，可大大降低通话时的背景噪音。

4.1.1.15、当分机发生故障时，话机自动发出故障报警信息，如线路故障、门非法开启等；路侧话机接收到集中控制器发出的检测指令后，把检测结果上传至控制中心。

4.1.1.16、能够自动定时检测紧急电话的状态，并自动生成故障分析报告。

4.1.1.17、话机可接收控制中心发出的各种呼叫，接通后即可进行双工通话；并能够在挂机后自动释放电路，恢复待机状态。

4.1.1.18、分机在无呼叫时可自动进入待机状态，话机待机功率≤0.5W，当有按键操作或控制中心呼叫时，可自动进入工作状态，通话时功率不超过5W。

4.1.1.19、紧急电话用户可以直接与紧急电话控制台的话务员进行通信联系。

4.1.1.20、紧急电话收到话务员建立接续的命令便可进行通话，用户和话务员的通话是全双工的。

4.1.1.21、任何1部或多部紧急电话失效或受损，不影响其它紧急电话与控制台的通话。

4.1.1.22、分机AC220V集中供电的供电方式，待机功率≤0.5W。

4.1.1.23、具有视频功能（可选配），当分机呼叫后，在中心可看到呼叫人的图像，这样可避免不必要的纠纷。

4.1.2参数

4.1.2.1、网络接口：10/100Base-TX自适应网络。

4.1.2.2、网络协议：支持IP、ARP、ICMP、DHCP、UDP、DNS、IGMP等。

4.1.2.3、音频播放：支持最高48K采样，192Kbps码流；MPEG、ADPCM解码。

4.1.2.4、音频采播：支持ADPCM解码，8K~32K采样可选音频接口。

4.1.2.5、额定声压：在紧急电话前40厘米处，额定声压大于90dBA。

4.1.2.6、所有紧急电话呼叫紧急电话控制台，可无阻塞通话。

4.1.2.7、平均无故障时间：≥100000小时（蓄电池除外）。

4.1.3视频参数

4.1.3.1、200 万 1/2.8" SONY IMX291 星光级 CMOS 传感器;

4.1.3.2、支持 3D 降噪，数字宽动态；

4.1.3.3、支持 ONVIF 协议；可接入第三方 NVR；

4.1.3.4、支持 Web 端，CMS,MYEYE 平台管理软件，提供 SDK；

4.1.3.5、系统结构  嵌入式 RTOS 设计,双核 32 位 DSP(Hi3516C),纯硬压缩,看门狗;

4.1.3.6、传感器  200 万 1/2.8" SONY IMX291 星光级 CMOS 传感器; 彩色 0.0001Lux@F1.2；黑白 0.0001Lux@F1.2；

4.1.3.7、视频处理  H.264 视频编码,支持双码流,AVI 格式;支持码流 0.1M~6Mpbs 可调;支持帧率 1~25 帧/秒可调;

4.1.3.8、图像输出  主码流: 1920*1080，1280*720;子码流:704*576;

4.1.3.9、降噪  支持 2D/3D 降噪

4.1.3.10、支持数字宽动态

4.1.3.11、网络接口1 个 RJ45 以太网接口,10/100M 自适应;支持 RTSP/FTP/PPPOE/DHCP/DDNS/NTP/UPnP 等网络协议;

4.1.3.12、可靠性  全面防雷保护，符合国家国际标准；7*24 小时 65℃高温测试稳定可靠（含装整机测试）

4.1.3.13、电源  DC12V 电源输入接口

4.1.4图片

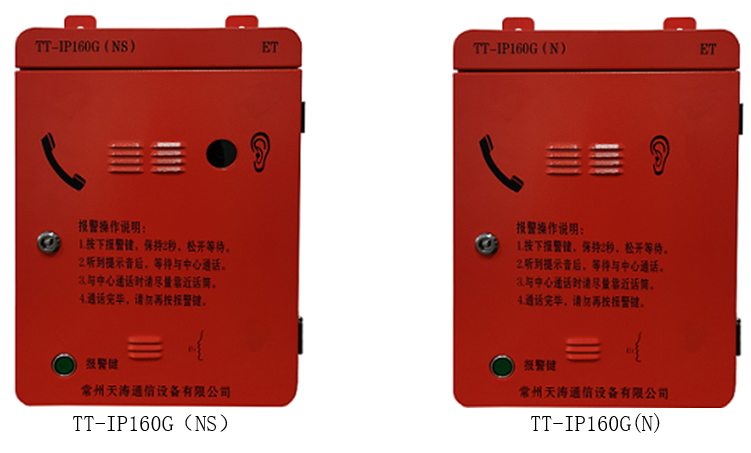

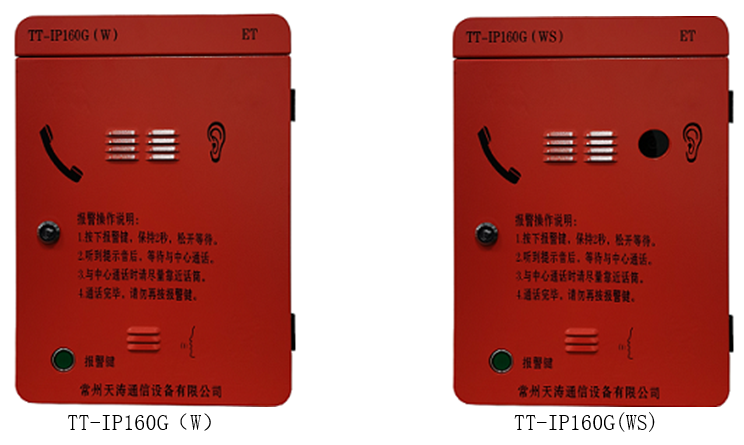

4.1.5紧急电话广播分机供电

IP紧急电话广播分机的供电采用集中供电方式。在隧道内敷设一根AC220V电力电缆（RVV-3×2.5)，沿途进入紧急电话广播分机，同时也为广播功放控制器提供电力。电源由隧道内监控配电箱提供，可由监控系统进行管理。

4.1.6环境条件

4.8.1、IP紧急电话广播分机能在室外-30℃～+65℃的温度环境中正常工作。

4.8.2、湿度：90%（35℃）

4.8.3、防水性能：IP65

4.1.7结构

4.1.7.1、洞口外紧急电话分机机箱采用直立式，其底部与紧急电话平台通过机械结构紧固连接；隧道内分机具有连接紧固结构，可固定于洞室内。

4.1.7.2、光缆及电缆通过底部的端座连接。要便于运输、容易安装、有利安全。

4.1.7.3、紧急电话机采用镀锌钢板及喷塑结构。

4.1.7.4、送话器、受话器距安装平台地面1450mm±50mm处；

4.1.7.5、具有防风雨设施。

4.1.7.6、门锁具有防盗、防雨功能。

4.1.8标志

4.1.8.1、电话机外壳的上部,在迎车和送车方向有表示紧急电话的定向反光标志,标志的图案和颜色应符合GB5768-86的要求。

4.1.8.2、外壳上有说明或图案,使用户易懂。电话机外壳的上部可有显目的电话机编号标志。紧急电话机的结构与标志可根据业主代表和监理工程师要求确定。

4.1.8.3、呼叫按键安装在防雨槽下，有图案和说明，简洁易懂，便于用户操作。送、受话器均选用防水材料制成；

4.1.8.4、隧道紧急电话洞室外2米处的洞壁上设置一紧急电话反光标志。

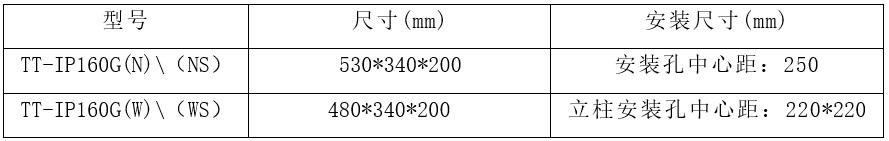

4.1.9外形尺寸（mm）

有线广播子系统

1 系统描述

隧道广播与紧急电话系统共用IP网络通道，共用控制器及管理软件。

隧道广播功放安装在紧急电话机箱内；广播系统使用时不影响紧急电话的正常使用。

隧道广播系统的用途是，当隧道内发生交通阻塞、交通事故或火灾等紧急情况时，监控分中心可通过本系统对隧道洞内外进行广播，指挥调度、疏导交通和组织救援等。

本工程选用常州天涛通信设备有限公司的TTZ-IP160G型广播设备。

随着时代的发展和变化，现高速公路上的车流量在不断的加大，特别是节假日时更是明显，也容易发生事故。当隧道发生事故时和车流大时，只能通过广播进行疏导，而传统的广播音效已不能满足现有的要求。因早期的车流量不大，所以设计的功放功率较小，扬声器的功率也较小，当车行80KM/小时并在车窗关闭的情况下，根本无法听见广播的内容，这样当隧道发生突发情况时，现有的广播配置已不能满足要求。

而我公司生产大功率隧道广播（功放600W、扬声器75W）可完全满足当车行80KM/小时并在车窗关闭的情况下，司乘人员可听清隧道广播内容，给高速公路的安全运营管理带来更好的保障。

2 系统构成

因隧道广播与紧急电话合并使用，在这里只介绍功放、号筒扬声器及传输线缆。

隧道广播功放TTZ-GF(60W、100W、200W、300W、600W等)及号筒扬声器TC（5W、15W、20W、30W、50W、75W、100W、150W等）。

隧道内（单洞）按每50m设置一个扬声器。每200m为一个音区。

3 系统功能

3.1、音区多路切换选择广播功能，可进行单音区、多音区、单扬声器、多扬声器广播。

3.2、信源多路切换选择功能。

3.3、音量调节功能。

3.4、定时、定曲目及循环广播功能。

3.5、广播信息数字录音、录时功能。

3.6、计算机控制和管理功能。

3.7、与隧道监控系统信息联网功能，根据监控系统的信息，启动隧道广播。

3.8、广播监听功能（可通过紧急电话系统监听来实现）。

3.9、远程隧道广播系统接入功能（可通过光纤综合业务接入网进行传输）。

3.10、远程有线电话接入广播功能。

3.11、远端功放工作状态检测功能。

3.12、系统显示功能，包括工作状态、音区以及对应隧道广播桩号等。

3.13、广播声音清晰，隧道内无混响、啸叫。

3.14、隧道内设备具有防潮、防腐蚀的功能。

3.15、中文人机界面。

3.16、防雷保护功能。

3.17、语音合成。

4 配置

隧道广播功放TTZ-GF(60W、100W、200W、300W、600W等)

号筒扬声器（5W、15W、20W、30W、50W、75W、100W、150W等）

4.1功放(TT-GF)

4.1.1功能

4.1.1.1、内置大功率、定压放大器。

4.1.1.2、融入了来邦自主知识产权的数字音频技术，广播采用MP3、通话采用32K音频采样，广播级音质，声音逼真、清晰、宏亮。

4.1.1.3、70/100V定压输出，输出功率(60W、100W、200W、300W、600W等)可选。

4.1.1.4、单个广播额定声压级强度：≥120dBA（广播正前方100cm处测得）。

4.1.1.5、非线性失真：≤5%

4.1.2参数

4.1.2.1、广播功放模块功耗：(60W、100W、200W、300W、600W等)

4.1.2.2、最大允许线路衰耗：30dB（3000Hz）。

4.1.2.3、声音清晰，无混响。

4.1.2.4、平均无故障时间（MTBF）：≥100000小时

4.1.2.5、防护等级：IP65。

4.1.2.6、工作温度：－30℃~＋65℃.

4.1.2.7、工作湿度：10%～90%。

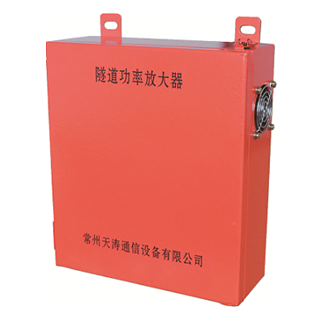

4.1.3图片

4.1.4外形尺寸

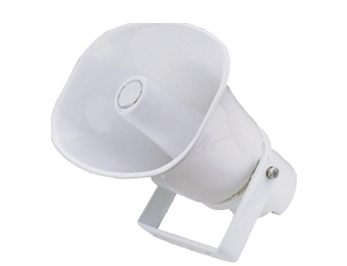

4.2扬声器TC系列（5W、15W、20W、30W、50W、75W、100W、150W等）

4.2.1参数

4.2.1.1、输入电压：70/100V  ；

4.2.1.2、额定功率：5W、15W、20W、30W、50W、75W、100W、150W等；

4.2.1.3、频响：250HZ-18KHZ ；

4.2.1.4、声压级：113±2db；

4.2.1.5、使用材料：ABS塑料；

4.2.1.6、输入灵敏度:200-600mV；

4.2.1.7、信噪比:-95db；

4.2.1.8、失 真 度:＜0.1﹪；

4.2.1.9、线路传输2-3KM；

4.2.2图片

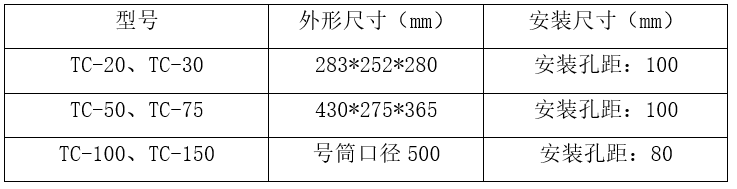

4.2.3外形尺寸（mm）
